Das Tonarmlager ist das mechanische Herzstück eines jeden Plattenspielers. Es bestimmt, wie präzise der Tonarm der Rille folgen kann und wie reibungsarm er sich bewegt. Diese scheinbar kleine Komponente hat enormen Einfluss darauf, wie detailreich und verzerrungsfrei deine Schallplatten wiedergegeben werden.
Ein hochwertiges Tonarmlager sorgt dafür, dass der Tonarm in allen Bewegungsrichtungen exakt und ohne Störungen geführt wird. Gleichzeitig muss es stabil genug sein, um die eingestellte Auflagekraft konstant zu halten. Nur wenn diese Balance stimmt, kann das Abtastsystem optimal arbeiten und alle Informationen aus der Rille extrahieren.
Die wichtigsten Einstellparameter wie Auflagekraft und Anti-Skating hängen direkt mit dem Lagertyp zusammen. Ein reibungsarmes Lager erfordert weniger Auflagekraft, um stabil zu spurren. Das schont sowohl die Schallplatte als auch den Diamanten des Tonabnehmers. Anti-Skating muss ebenfalls präzise auf die Lagereigenschaften abgestimmt werden, um Spurfehlern vorzubeugen.
In der Praxis haben sich drei Haupttypen von Tonarmlagern etabliert: Kardanlager, Einpunktlager und Magnetlager. Jeder Typ folgt einem anderen konstruktiven Ansatz und bringt spezifische Vor- und Nachteile mit sich. Die Wahl des richtigen Lagers hängt von deinen Prioritäten ab – sei es maximale Klangqualität, Wartungsfreundlichkeit oder Robustheit im Alltag.
Die Materialwahl beim Lagerbau spielt eine entscheidende Rolle. Hochwertige Stähle, Keramik oder sogar Edelsteine kommen zum Einsatz, um Verschleiß zu minimieren und die Bewegung so reibungslos wie möglich zu gestalten. Dabei muss auch die Dämpfung stimmen – zu wenig führt zu Resonanzen, zu viel macht den Tonarm träge.
Kardanlager – Funktionsprinzip und klangliche Eigenschaften
Das Kardanlager funktioniert nach dem Prinzip eines Kreuzgelenks und ermöglicht dem Tonarm Bewegungsfreiheit in drei Achsen. Diese Konstruktion stammt ursprünglich aus dem Maschinenbau und wurde für die speziellen Anforderungen von Tonarmen adaptiert. Zwei senkrecht zueinander stehende Achsen sorgen für horizontale und vertikale Beweglichkeit.
Der große Vorteil eines Kardanlagers liegt in der extrem niedrigen Reibung. Durch die punktförmigen Berührungsflächen der Lagerachsen entsteht minimaler Widerstand, wenn sich der Tonarm bewegt. Das führt zu einer sehr direkten und präzisen Spurführung. Selbst kleinste Unebenheiten in der Schallplatte werden exakt nachvollzogen, ohne dass der Tonarm durch Reibung behindert wird.
Diese hohe Empfindlichkeit ist gleichzeitig Fluch und Segen. Die Justage eines Kardanlagers erfordert viel Erfahrung und Präzision. Schon kleinste Abweichungen bei der Montage oder beim Einstellen der Auflagekraft können zu Spurfehlern führen. Deshalb findest du Kardanlager hauptsächlich in hochwertigen Plattenspielern, wo die nötige Zeit und Sorgfalt in die Einstellung investiert wird.
Klanglich überzeugen Kardanlager durch ihre Neutralität und Detailauflösung. Die geringe Reibung sorgt dafür, dass auch leiseste Passagen sauber abgetastet werden. Dynamische Sprünge werden präzise wiedergegeben, weil der Tonarm ohne Verzögerung reagieren kann. Besonders bei klassischer Musik oder Jazz, wo feine Nuancen entscheidend sind, spielen Kardanlager ihre Stärken aus.
Typische Beispiele für Kardanlager findest du bei Premium-Herstellern wie SME, Graham oder Kuzma. Diese Tonarme kosten oft mehrere tausend Euro, bieten aber eine Präzision, die in der Analogwelt kaum zu übertreffen ist. Auch einige Vintage-Tonarme von Ikeda oder Fidelity Research verwenden diese Technik und gelten heute als begehrte Sammlerobjekte.
Einpunkttonarmlager – Robustheit und Technik im Vergleich
Das Einpunktlager konzentriert die gesamte Lagerung auf einen zentralen Punkt, meist realisiert durch präzise Kugellager. Diese Konstruktion ist deutlich robuster als ein Kardanlager und verzeiht kleine Ungenauigkeiten bei der Installation und Wartung. Der Aufbau ist mechanisch einfacher und damit weniger anfällig für Probleme im Alltag.
Ein großer Vorteil ist die Möglichkeit, schwerere Tonarme zu realisieren, ohne die Beweglichkeit einzuschränken. Das zusätzliche Gewicht kann sich positiv auf die Spurstabilität auswirken, besonders bei gewellten oder leicht verzogenen Schallplatten. Der Tonarm folgt den Unebenheiten mit mehr Autorität und neigt weniger zum Springen.
Der Wartungsaufwand ist minimal. Einpunktlager benötigen nur gelegentliche Reinigung und Nachfettung der Kugellager. Diese Arbeiten kannst du meist selbst durchführen, während Kardanlager oft eine professionelle Wartung erfordern. Das macht Einpunkttonarme besonders attraktiv für Anwender, die ihren Plattenspieler regelmäßig nutzen, aber nicht ständig justieren wollen.
Allerdings bringt die Konstruktion auch Grenzen mit sich. Der Bewegungsfreiraum ist eingeschränkter als bei einem Kardanlager. Bei extremen Verwerfungen der Schallplatte kann es eher zu Problemen kommen. Auch die Reibung ist tendenziell höher, was sich in einem weniger direkten Ansprechverhalten zeigen kann.
Klanglich stehen gute Einpunkttonarme hochwertigen Kardanlagern kaum nach. Die Unterschiede zeigen sich hauptsächlich in der Feinauflösung und der Reaktionsgeschwindigkeit bei schnellen Transienten. Für die meisten Musikrichtungen und Hörgewohnheiten sind diese Unterschiede vernachlässigbar klein.

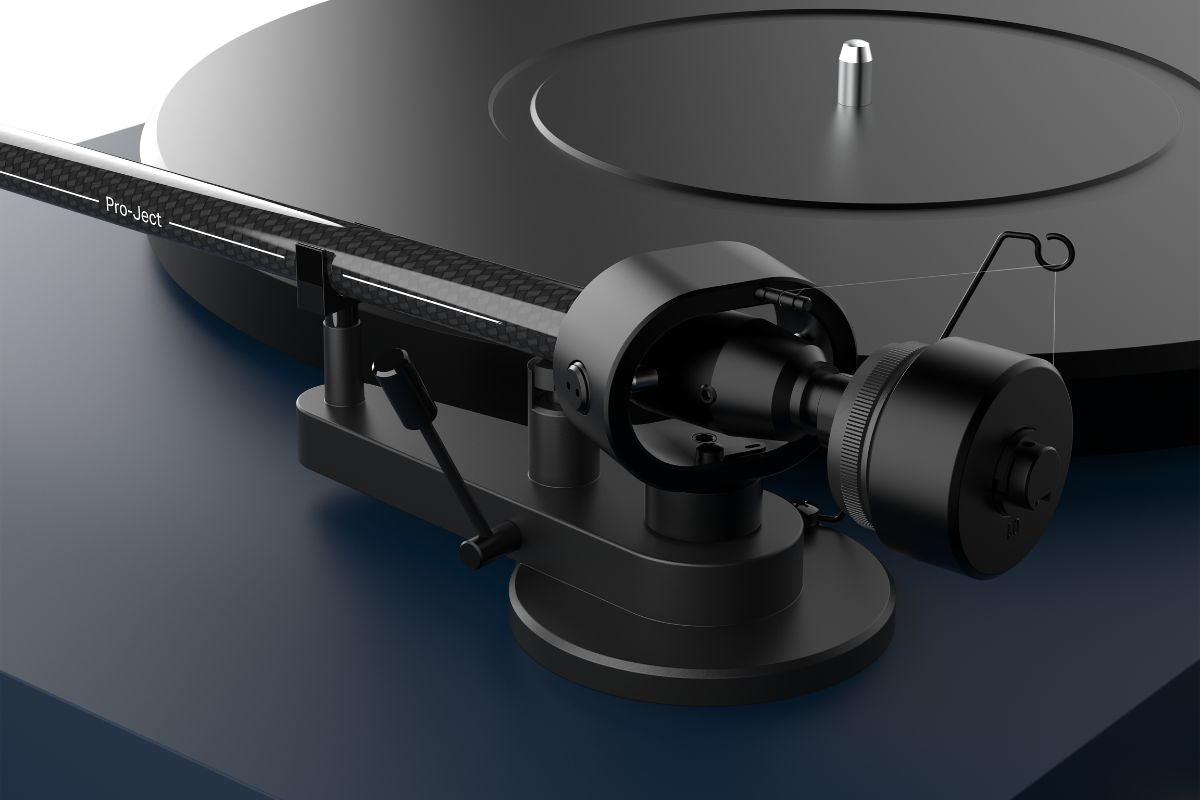

Bekannte Hersteller wie Rega, Pro-Ject oder Audio-Technica setzen erfolgreich auf Einpunktlager. Diese Tonarme bieten ein ausgezeichnetes Preis-Leistungs-Verhältnis und eignen sich sowohl für Einsteiger als auch für fortgeschrittene Anwender. Auch in professionellen DJ-Plattenspielern findest du oft Einpunktlager, weil sie robuster gegen unsanfte Behandlung sind.
Magnetlager – Die technologische Sonderlösung mit geringster Reibung bei Tonarmlagern
Magnetlager funktionieren völlig anders als herkömmliche mechanische Tonarmlager. Der Tonarm schwebt praktisch kontaktlos in einem Magnetfeld, gehalten und geführt von präzise justierten Magneten. Diese Technologie eliminiert mechanische Reibung nahezu vollständig und ermöglicht extrem sensible Abtastung.
Die Vorteile sind beeindruckend: Ohne mechanischen Kontakt gibt es praktisch keine Abnutzung. Die Reibung ist minimal, was zu einer sehr direkten Spurführung führt. Gleichzeitig wirkt das Magnetfeld als natürliche Dämpfung, die unerwünschte Resonanzen effektiv unterdrückt. Das Ergebnis ist eine sehr ruhige und stabile Tonarmführung.
Technisch sind Magnetlager jedoch äußerst komplex. Die Magnete müssen präzise berechnet und positioniert werden, um den Tonarm in der gewünschten Position zu halten. Schon kleine Temperaturschwankungen können die Magnetkraft beeinflussen und die Justage verstellen. Auch externe Magnetfelder von Lautsprechern oder anderen Geräten können Störungen verursachen.
Die Herstellungskosten sind entsprechend hoch. Magnetlager findest du nur in absoluten High-End-Tonarmen, die oft fünfstellige Beträge kosten. Die Entwicklung und Produktion erfordert spezielles Know-how, weshalb nur wenige Hersteller diese Technologie beherrschen. Gleichzeitig ist die Wartung anspruchsvoll und sollte nur von Fachleuten durchgeführt werden.
Klanglich können Magnetlager in der Theorie die besten Ergebnisse liefern. Die praktisch reibungsfreie Bewegung ermöglicht eine Detailauflösung, die mechanische Tonarmlager kaum erreichen. Besonders in den Höhen und bei leisesten Passagen zeigen sich die Vorteile. Allerdings sind die Unterschiede oft so subtil, dass sie nur in optimalen Abhörsituationen wahrnehmbar sind.
Praktische Beispiele sind rar: Der legendäre Eminent Technology ET-2 gilt als einer der erfolgreichsten luftgelagerten Tonarme. Auch einige experimentelle Designs von kleineren Herstellern setzen auf Magnetlagerung. Diese Tonarme sind meist Einzelanfertigungen oder streng limitierte Serien für absolute Perfektionisten.
Vergleich der Tonarmlager-Typen – Vor- und Nachteile im Überblick
Bei der Reibung führen Magnetlager klar, gefolgt von hochwertigen Kardanlagern. Einpunktlager liegen hier an dritter Stelle, bieten aber immer noch ausreichend niedrige Reibung für exzellente Ergebnisse. Die Bewegungsfreiheit ist bei Kardanlagern am größten, während Einpunktlager hier Kompromisse eingehen müssen.
Die Fertigungskomplexität steigt dramatisch von Einpunkt- über Kardan- zu Magnetlagern. Das spiegelt sich direkt in den Kosten wider: Einpunkttonarme gibt es ab wenigen hundert Euro, Kardanlager starten im vierstelligen Bereich, und Magnetlager kosten meist fünfstellige Beträge. Auch der Zeitaufwand für Justage und Wartung steigt entsprechend.
Der Wartungsaufwand verhält sich umgekehrt zur Komplexität: Einpunktlager sind am wartungsfreundlichsten, Kardanlager benötigen regelmäßige professionelle Betreuung, und Magnetlager sind nur von Spezialisten zu warten. Für den durchschnittlichen Anwender ist das ein wichtiger Faktor bei der Entscheidung.
Klanglich führen in der Theorie Magnetlager, aber gut konstruierte Kardanlager kommen sehr nah heran. Einpunktlager können bei richtiger Auslegung ebenfalls hervorragende Ergebnisse liefern. Die Unterschiede sind oft kleiner, als die Preisunterschiede vermuten lassen. Viel wichtiger ist die korrekte Justage und Abstimmung auf das gesamte System.
Die Zielgruppen der Tonarmlager sind klar definiert: Einpunktlager sprechen Einsteiger und pragmatische Anwender an, Kardanlager richten sich an Enthusiasten mit technischem Interesse, und Magnetlager sind für absolute Perfektionisten mit entsprechendem Budget gedacht.
Einfluss der Lagerkonstruktion auf Klangqualität – Reibung, Resonanz und Justage
Reibungsarmut ist die Grundvoraussetzung für detailgetreue Abtastung. Je weniger der Tonarm durch Lagerreibung behindert wird, desto sensibler kann er den Rilleninformationen folgen. Das zeigt sich besonders bei leisen Passagen und feinen Details, die bei reibungsreichen Lagern verloren gehen können.
Resonanzen sind der Feind jeder präzisen Abtastung. Jedes Tonarmlager hat charakteristische Eigenfrequenzen, die durch konstruktive Maßnahmen kontrolliert werden müssen. Gute Lager verschieben diese Resonanzen außerhalb des hörbaren Bereichs oder dämpfen sie effektiv. Das Material der Lagerelemente spielt dabei eine entscheidende Rolle.
Die Justage muss exakt auf den Lagertyp abgestimmt werden. Kardanlager erfordern minimal mögliche Auflagekraft, um ihre Vorteile auszuspielen. Einpunktlager können oft mit etwas höherer Auflagekraft gefahren werden, was die Spurstabilität verbessert. Anti-Skating muss ebenfalls entsprechend angepasst werden.
Lagerpflege ist essentiell für dauerhafte Performance. Selbst das beste Tonarmlager verliert seine Eigenschaften, wenn es verschmutzt oder die Schmierung nachlässt. Regelmäßige Reinigung und Wartung nach Herstellervorgaben sind unerlässlich. Dabei unterscheiden sich die Intervalle je nach Lagertyp erheblich.
Die Materialwahl beeinflusst sowohl Klang als auch Haltbarkeit. Hochwertige Stähle, Keramik oder Saphir als Lagermaterial reduzieren Verschleiß und verbessern die akustischen Eigenschaften. Aber auch die Dämpfung muss stimmen – zu wenig führt zu Resonanzen, zu viel macht den Tonarm träge und reduziert die Detailauflösung.
Die Langzeitstabilität ist ein oft übersehener Faktor bei Tonarmlagern. Ein Lager, das anfangs perfekt funktioniert, aber nach kurzer Zeit nachlässt, ist weniger wertvoll als ein robustes Design mit konstanten Eigenschaften über Jahre. Hier zeigen sich oft die Qualitätsunterschiede zwischen verschiedenen Herstellern.
Fazit und Empfehlungen – Welches Tonarmlager passt zu welchem Anspruch?
Die drei Lagertypen haben alle ihre Berechtigung und sprechen unterschiedliche Anwender an. Kardanlager bieten die theoretisch beste Performance, erfordern aber technisches Verständnis und Geduld bei der Justage. Sie sind die richtige Wahl für Audiophile, die bereit sind, Zeit und Geld in die optimale Einstellung zu investieren.
Einpunktlager sind der goldene Mittelweg für die meisten Anwender. Sie kombinieren gute klangliche Leistung mit praktischer Handhabung und vernünftigen Kosten. Für Einsteiger und pragmatische Hörer, die exzellenten Klang ohne Komplikationen wollen, sind sie oft die beste Wahl.
Magnetlager bleiben eine Sonderlösung für absolute Perfektionisten mit entsprechendem Budget. Die technischen Vorteile sind unbestreitbar, aber der Aufwand und die Kosten rechtfertigen sich nur bei höchsten Ansprüchen und optimalen Abhörbedingungen.
Dein Budget spielt eine wichtige Rolle bei der Entscheidung für das passende Tonarmlager. Ein guter Einpunkttonarm für 500-1000 Euro kann klanglich durchaus mit teureren Kardanlagern mithalten, wenn er richtig abgestimmt ist. Die Wartungsbereitschaft ist ebenfalls entscheidend – Kardanlager brauchen mehr Aufmerksamkeit als robuste Einpunktlager.
Deine Klangpräferenzen sollten die finale Entscheidung beeinflussen. Für detailreiche Klassik oder Jazz können die Vorteile von Kardanlagern hörbar werden. Bei Pop, Rock oder elektronischer Musik sind die Unterschiede oft vernachlässigbar, und ein guter Einpunkttonarm reicht völlig aus.
Lass dich im Fachhandel beraten und höre verschiedene Systeme an, wenn möglich. Die theoretischen Unterschiede zwischen den Lagertypen sind nur ein Aspekt – die praktische Umsetzung und Abstimmung des gesamten Systems entscheidet über den tatsächlichen Klang.
