Grundlagen der Verkabelung im HiFi-Bereich – Was macht eine Verkabelung symmetrisch oder unsymmetrisch?
Die Verkabelung deiner HiFi-Komponenten ist weit mehr als nur die physische Verbindung zwischen den Geräten. Sie entscheidet maßgeblich über die Qualität deines Hörerlebnisses und kann den Unterschied zwischen einer durchschnittlichen und einer herausragenden Wiedergabe ausmachen. Dabei spielen zwei grundlegende Übertragungsprinzipien eine zentrale Rolle: die symmetrische und die unsymmetrische Signalübertragung.
Bei der unsymmetrischen Verkabelung wird das Audiosignal über einen einzigen Signalleiter übertragen, während ein zweiter Leiter als Masse fungiert. Dieses Prinzip kennst du von den allgegenwärtigen Cinch-Anschlüssen, die in fast jedem HiFi-System zu finden sind. Der Aufbau ist simpel: Ein zentraler Innenleiter transportiert das Signal, während die Abschirmung gleichzeitig als Rückleiter und Schutz vor elektromagnetischen Störungen dient.
Die symmetrische Verkabelung funktioniert nach einem völlig anderen Prinzip. Hier wird das Audiosignal über zwei separate Signalleiter übertragen, wobei das zweite Signal die exakte Umkehrung des ersten darstellt. Ein dritter Leiter übernimmt die Masseverbindung. Diese Technik wird hauptsächlich bei XLR-Anschlüssen verwendet und bietet entscheidende Vorteile in puncto Störsicherheit.
Der Grund für diese unterschiedlichen Ansätze liegt in der Physik der Signalübertragung. Elektromagnetische Interferenzen, die durch andere elektronische Geräte, Stromleitungen oder sogar Mobiltelefone entstehen können, beeinflussen beide Übertragungsarten unterschiedlich stark. Während unsymmetrische Signale diese Störungen direkt aufnehmen und als ungewollte Nebengeräusche weitergeben, können symmetrische Systeme sie durch geschickte Signalverarbeitung eliminieren.
Bei symmetrischen Verbindungen werden die aufgenommenen Störungen auf beiden Signalleitern gleichermaßen induziert. Da das empfangende Gerät nur die Differenz zwischen beiden Signalen verarbeitet und die gemeinsamen Störungen herausrechnet, verschwinden diese praktisch vollständig aus dem Nutzsignal. Dieser Effekt wird als Common Mode Rejection bezeichnet und ist der Schlüssel zur überlegenen Störfestigkeit symmetrischer Verkabelung.
Die Bedeutung dieser technischen Unterschiede wird besonders bei komplexeren HiFi-Setups deutlich. Wenn mehrere Geräte miteinander verbunden sind und verschiedene Massepotentiale aufweisen, können Brummschleifen entstehen. Diese äußern sich als tieffrequentes Brummen oder Summen und können das Hörerlebnis erheblich beeinträchtigen. Symmetrische Verkabelung ist hier oft die eleganteste Lösung, da sie von Natur aus unempfindlich gegen solche Probleme ist.
Symmetrische Verkabelung – Wie funktioniert sie und welche Vorteile bietet sie?
Das Herzstück der symmetrischen Signalübertragung liegt in einem eleganten physikalischen Prinzip: der Übertragung des Audiosignals über zwei Leiter mit identischem Inhalt, aber entgegengesetzter Polarität. Wenn du dir vorstellst, dass das ursprüngliche Signal wie eine Sinuswelle aussieht, dann entspricht das zweite Signal einer um 180 Grad phasenverschobenen, also gespiegelten Version derselben Welle.
Diese scheinbar komplizierte Anordnung entfaltet ihre Wirkung erst im empfangenden Gerät. Dort wird das invertierte Signal erneut umgekehrt und mit dem ursprünglichen Signal addiert. Das Ergebnis ist ein Signal mit doppelter Amplitude – und hier kommt der geniale Trick: Alle Störungen, die während der Übertragung auf beide Leiter eingewirkt haben, heben sich bei diesem Prozess gegenseitig auf.
Der XLR-Anschluss ist die physische Manifestation dieses Konzepts im HiFi-Bereich. Seine charakteristische dreipolige Bauweise ermöglicht die getrennte Führung von positivem Signal (Pin 2), negativem Signal (Pin 3) und Masse (Pin 1). Die robuste mechanische Konstruktion mit dem charakteristischen Verriegelungsmechanismus sorgt nicht nur für sichere Verbindungen, sondern auch für ausgezeichnete Kontaktqualität über Jahre hinweg.
Die Vorteile dieser Technik werden besonders bei anspruchsvollen Hörsituationen deutlich. Während unsymmetrische Verbindungen bereits bei Kabellängen von wenigen Metern anfällig für Störungen werden können, übertragen XLR-Kabel auch über Distanzen von 10 oder 20 Metern noch kristallklare Signale. Das macht sie zur ersten Wahl für größere Wohnräume oder wenn deine HiFi-Komponenten räumlich getrennt aufgestellt sind.
In professionellen Tonstudios ist symmetrische Verkabelung längst Standard – nicht ohne Grund. Die Umgebung ist dort von elektronischen Geräten, Computern und Beleuchtung geprägt, die alle potentielle Störquellen darstellen. Unter diesen Bedingungen ermöglicht nur symmetrische Übertragung die nötige Signalreinheit für kritische Hörarbeit.
Aber auch im heimischen HiFi-System können die Vorteile überzeugend sein. Besonders wenn du Komponenten verschiedener Hersteller kombinierst oder dein System in einer Umgebung mit vielen elektronischen Geräten betreibst, wirst du die überlegene Störfestigkeit zu schätzen wissen. Der Klang wird merklich sauberer, das Grundrauschen sinkt, und die Dynamik des Signals bleibt auch bei leisen Passagen vollständig erhalten.
Die Investition in symmetrische Verkabelung zahlt sich vor allem dann aus, wenn du bereits hochwertige Komponenten besitzt, die das Potential haben, feinste klangliche Nuancen wiederzugeben. Hier wird die verbesserte Signalintegrität hörbar und kann das letzte Quäntchen Qualität aus deinem System herausholen.
Unsymmetrische Verkabelung – Eigenschaften, Grenzen und typische Anwendungsfälle

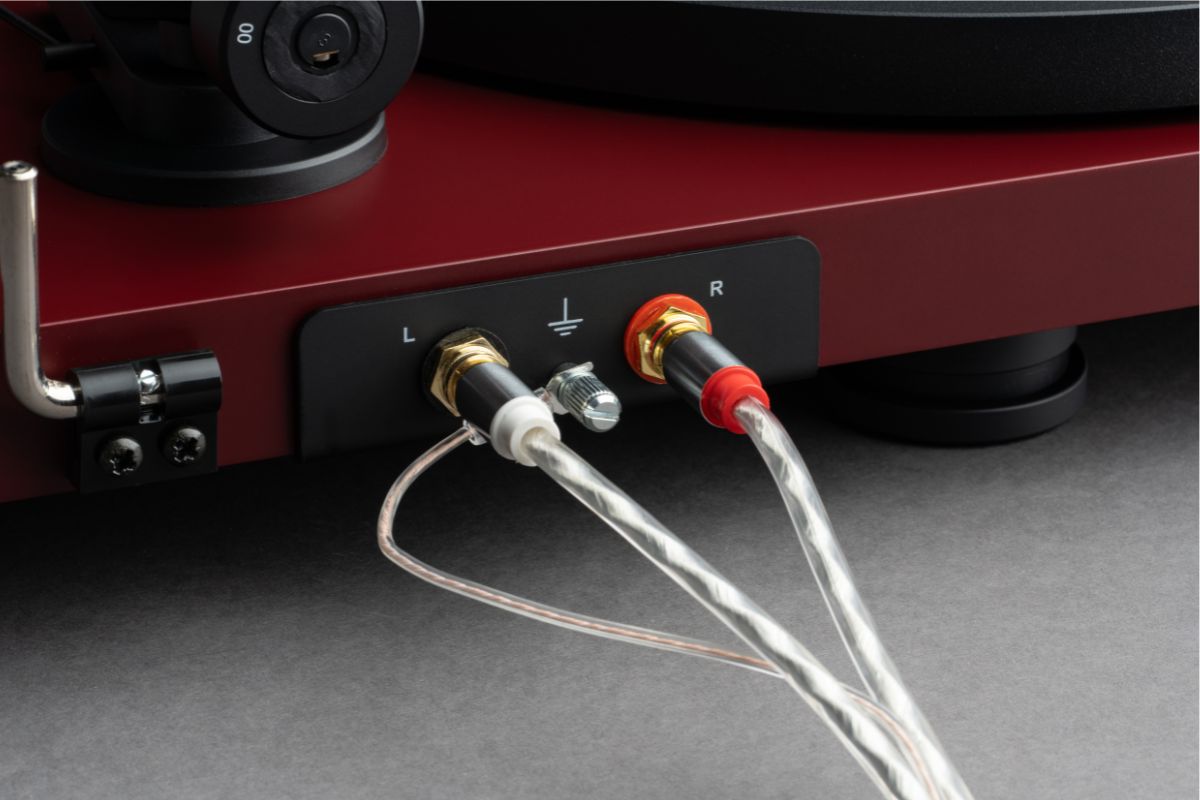

Die unsymmetrische Signalübertragung über Cinch-Anschlüsse bildet das Rückgrat der meisten Consumer-HiFi-Systeme. Ihre Popularität verdankt sie vor allem der unkomplizierten Bauweise und der universellen Verfügbarkeit. Ein Cinch-Kabel besteht im Kern aus nur zwei Elementen: dem zentralen Signalleiter und der umgebenden Abschirmung, die gleichzeitig als Masserückleiter fungiert.
Diese Einfachheit bringt durchaus praktische Vorteile mit sich. Cinch-Anschlüsse sind kostengünstig zu produzieren, nehmen wenig Platz ein und lassen sich intuitiv bedienen. Die charakteristischen roten und weißen Stecker für rechten und linken Kanal sind jedem HiFi-Nutzer vertraut und ermöglichen schnelle, unkomplizierte Verbindungen zwischen Komponenten.
Für viele Anwendungen im heimischen Bereich reicht die Qualität unsymmetrischer Übertragung vollkommen aus. Bei kurzen Kabelwegen – typischerweise unter zwei Metern – und in störungsarmer Umgebung können Cinch-Verbindungen durchaus überzeugende Ergebnisse liefern. Hochwertige Cinch-Kabel mit guter Abschirmung und soliden Steckern stehen symmetrischen Alternativen in puncto Klangqualität oft nur wenig nach.
Die Grenzen der unsymmetrischen Übertragung werden jedoch bei steigenden Anforderungen schnell sichtbar. Elektromagnetische Interferenzen von Netzteilen, WLAN-Routern, Handys oder anderen elektronischen Geräten können als Knacken, Rauschen oder sogar als hörbare Radiosignale in das Audiosignal einstreuen. Besonders ärgerlich sind Brummschleifen, die entstehen, wenn verschiedene Geräte unterschiedliche Massepotentiale aufweisen.
Ein typisches Szenario: Du verbindest deinen CD-Player mit dem Verstärker und zusätzlich einen Subwoofer, der sein eigenes Netzteil besitzt. Plötzlich ist ein tieffrequentes Brummen hörbar, das sich auch durch Austausch der Kabel nicht beseitigen lässt. Hier zeigt sich eine fundamentale Schwäche unsymmetrischer Systeme: Sie sind anfällig für Potentialunterschiede zwischen den Geräten.
Dennoch behält Cinch seine Berechtigung im HiFi-Bereich. Viele exzellente Komponenten – von Plattenspielern über CD-Player bis hin zu hochwertigen Vorverstärkern – setzen auf diese bewährte Technik. Mit der richtigen Herangehensweise lassen sich auch über Cinch-Verbindungen hervorragende Klangergebnisse erzielen: kurze Kabelwege, hochwertige Kabel mit effektiver Abschirmung und saubere Trennung von Signalkabeln und Netzleitungen sind dabei die wichtigsten Faktoren.
Die Kunst liegt darin, die Stärken der unsymmetrischen Übertragung zu nutzen und ihre Schwächen durch clevere Systemplanung zu minimieren. In vielen HiFi-Systemen ist eine Mischung aus beiden Technologien optimal: symmetrische Verbindungen dort, wo lange Kabelwege oder störungsreiche Umgebungen es erfordern, und unsymmetrische Cinch-Verbindungen für kurze Strecken zwischen hochwertigen Komponenten.
XLR vs. Cinch – Wesentliche Unterschiede, Klangoptimierung und Praxistipps
Der direkte Vergleich zwischen XLR- und Cinch-Anschlüssen offenbart fundamentale Unterschiede, die weit über die reine Steckerform hinausgehen. Während Cinch-Stecker mit ihrem charakteristischen koaxialen Aufbau kompakt und einfach zu handhaben sind, wirken XLR-Verbindungen mit ihren drei Polen und dem robusten Metallgehäuse zunächst überdimensioniert. Diese scheinbare Komplexität hat jedoch ihren Grund in der überlegenen technischen Leistungsfähigkeit.
Die mechanischen Unterschiede sind offensichtlich: XLR-Stecker verfügen über einen Verriegelungsmechanismus, der ungewolltes Lösen der Verbindung verhindert. Die Kontakte sind großflächiger ausgelegt und selbstreinigend, was für dauerhaft niedrige Übergangswiderstände sorgt. Cinch-Stecker hingegen setzen auf Reibungskontakt und können bei häufigem Ein- und Ausstecken an Kontaktqualität verlieren.
In der Praxis äußern sich diese Unterschiede deutlich in der Klangqualität. XLR-Verbindungen liefern typischerweise ein saubereres, rauschärmeres Signal mit besserer Trennung der Kanäle. Das Stereobild wird präziser, feine Details bleiben auch bei komplexen Musikpassagen hörbar. Cinch-Verbindungen können bei optimalen Bedingungen durchaus mithalten, zeigen aber häufiger Schwächen bei der Darstellung leisester Nuancen.
| Eigenschaft | XLR | Cinch |
|---|---|---|
| Störfestigkeit | Sehr hoch | Begrenzt |
| Maximale Kabellänge | 20+ Meter | 2-3 Meter |
| Mechanische Robustheit | Hoch | Mittel |
| Kosten | Höher | Niedrig |
| Verfügbarkeit | Spezielle | Universal |
Die Kompatibilität zwischen beiden Systemen erfordert oft Adapter oder spezielle Kabel. Dabei ist wichtig zu verstehen, dass ein simpler Pin-Adapter das symmetrische Signal nicht in ein unsymmetrisches umwandelt. Für echte Kompatibilität sind aktive Wandler oder Geräte mit entsprechenden Ein- und Ausgängen nötig.
Bei der Entscheidung zwischen XLR und Cinch solltest du mehrere Faktoren berücksichtigen. Lange Kabelwege sprechen eindeutig für XLR, ebenso wie störungsreiche Umgebungen mit vielen elektronischen Geräten. Wenn du planst, dein System zu erweitern oder räumlich zu vergrößern, ist die Investition in symmetrische Verkabelung zukunftssicher.
Für die optimale Nutzung beider Systeme gibt es bewährte Praktiken. Bei Cinch-Verbindungen solltest du auf hochwertige Kabel mit guter Abschirmung setzen und diese getrennt von Netzleitungen verlegen. Regelmäßige Reinigung der Kontakte mit speziellen Kontaktsprays erhält die Übertragungsqualität. XLR-Verbindungen sind weniger wartungsintensiv, profitieren aber ebenfalls von gelegentlicher Kontaktpflege.
Ein wichtiger Praxistipp: Teste verschiedene Kabelqualitäten in deinem System. Der Unterschied zwischen einem günstigen und einem hochwertigen Kabel kann bei Cinch-Verbindungen beträchtlich sein, während XLR-Kabel aufgrund ihres Designs weniger anfällig für qualitätsbedingte Unterschiede sind. Dennoch lohnt sich auch hier die Investition in solide Verarbeitung und gute Materialien.
Pro-Ject True Balanced Technologie – Wie innovative symmetrische Verkabelung das Klangerlebnis verbessert
Die True Balanced Technologie von Pro-Ject repräsentiert eine konsequente Weiterentwicklung des symmetrischen Übertragungsprinzips. Während herkömmliche symmetrische Schaltungen oft Kompromisse bei der Signalverarbeitung eingehen, verfolgt dieser Ansatz das Ziel echter Symmetrie durch alle Stufen der Signalkette.
Das Besondere an True Balanced liegt in der vollständigen Trennung der positiven und negativen Signalwege. Anstatt das invertierte Signal durch einfache Phasenumkehr zu erzeugen, werden beide Signalhälften von separaten, identischen Schaltkreisen verarbeitet. Diese Parallelität erstreckt sich von den Eingangsstufen über die Verstärkung bis hin zu den Ausgangstreibern.
Der technische Aufwand zahlt sich in mehrfacher Hinsicht aus. Zum einen wird die ohnehin schon gute Störunterdrückung symmetrischer Übertragung nochmals verbessert. Selbst kleinste Asymmetrien, die bei konventionellen Designs zu unvollständiger Störkompensation führen können, werden durch die identische Behandlung beider Signalwege minimiert.
Noch wichtiger ist jedoch der Einfluss auf die Klangqualität. True Balanced Schaltungen zeigen typischerweise niedrigere Verzerrungen, insbesondere bei höheren Ausgangspegeln. Der Dynamikumfang wird erweitert, wodurch sowohl leiseste Details als auch kraftvolle Passagen authentischer wiedergegeben werden. Das Ergebnis ist ein transparenterer, natürlicherer Klang mit verbesserter räumlicher Darstellung.
In der Praxis äußert sich dies in einem spürbar saubereren Klangbild. Instrumente werden präziser im Raum lokalisiert, die Trennung zwischen den Kanälen verbessert sich, und das gesamte musikalische Geschehen wirkt entspannter und natürlicher. Besonders bei komplexen Orchesterstücken oder anspruchsvollen Jazz-Arrangements werden die Vorteile deutlich hörbar.
Die Implementierung von True Balanced erfordert durchdachte Schaltungskonzepte und präzise abgestimmte Bauteile. Jede Komponente im Signalweg – von den Eingangskondensatoren über die Verstärkertransistoren bis zu den Ausgangsstufen – muss in doppelter Ausführung vorliegen und exakt aufeinander abgestimmt sein. Dieser Aufwand spiegelt sich naturgemäß in den Produktionskosten wider, rechtfertigt sich aber durch die deutlichen klanglichen Verbesserungen.
Für HiFi-Enthusiasten, die das Maximum aus ihrem System herausholen möchten, stellt True Balanced Technologie einen logischen nächsten Schritt dar. Sie verbindet die bewährten Vorteile symmetrischer Übertragung mit modernster Schaltungstechnik und eröffnet neue Dimensionen der Musikwiedergabe. Die Investition lohnt sich besonders dann, wenn bereits hochwertige Lautsprecher und Quellgeräte vorhanden sind, die das gesteigerte Auflösungsvermögen vollständig nutzen können.
Praktische Tipps für die HiFi-User – Verkabelung planen und optimieren leicht gemacht
Die optimale Verkabelung deines HiFi-Systems beginnt mit einer durchdachten Planung. Bevor du das erste Kabel verlegst, solltest du dir einen Überblick über alle geplanten Verbindungen verschaffen. Zeichne ein einfaches Schema deines Systems und markiere die Kabelwege. Das hilft dir, die benötigten Längen zu bestimmen und potentielle Problemzonen zu identifizieren.
Bei der Auswahl zwischen symmetrischer und unsymmetrischer Verkabelung ist die Kabellänge oft der entscheidende Faktor. Als Faustregel gilt: Bis zu zwei Meter können hochwertige Cinch-Kabel durchaus überzeugen, darüber hinaus solltest du XLR-Verbindungen bevorzugen. Berücksichtige dabei auch die Umgebung – in Räumen mit vielen elektronischen Geräten ist symmetrische Verkabelung selbst bei kurzen Distanzen vorteilhaft.
Die Qualität der Abschirmung spielt eine zentrale Rolle für die Übertragungsqualität. Achte bei Cinch-Kabeln auf doppelte oder sogar dreifache Abschirmung, insbesondere wenn sie in der Nähe von Netzleitungen verlaufen müssen. XLR-Kabel sind weniger kritisch, aber auch hier lohnt sich die Investition in solide Verarbeitung und hochwertige Stecker.
Ein häufiger Fehler ist die parallele Verlegung von Signalkabeln und Netzleitungen. Halte mindestens 30 Zentimeter Abstand ein, um Einstreuungen zu vermeiden. Wenn sich Kreuzungen nicht vermeiden lassen, sollten diese im rechten Winkel erfolgen. Verwende außerdem separate Kabelkanäle oder -binder für Signal- und Stromkabel.
Checkliste für optimale Verkabelung:
- Kabelwege vor dem Kauf planen und vermessen
- Abstand zu Netzleitungen einhalten (mindestens 30 cm)
- Hochwertige Abschirmung bei Cinch-Kabeln wählen
- Steckverbindungen regelmäßig reinigen
- Kabelreserven für spätere Änderungen einplanen
- Brummschleifen durch systematisches Testen identifizieren
Die Pflege deiner Kabelverbindungen zahlt sich langfristig aus. Reinige die Kontakte alle paar Monate mit speziellen Kontaktsprays oder isopropylalkoholgetränkten Wattestäbchen. Achte darauf, dass die Stecker fest sitzen, aber vermeide übermäßige Gewalt beim Ein- und Ausstecken.
Wenn Störgeräusche auftreten, gehe systematisch vor. Trenne alle Verbindungen und schließe sie einzeln wieder an, um die Störquelle zu lokalisieren. Oft hilft es, Geräte an verschiedenen Steckdosen zu betreiben oder die Reihenfolge der Verbindungen zu ändern. Bei hartnäckigen Brummschleifen können spezielle Entstörfilter oder Massekabel die Lösung sein.
Führe regelmäßige Hörtests durch, um die Qualität deiner Verkabelung zu überprüfen. Spiele vertraute Musikstücke ab und achte auf Klarheit, Dynamik und die Abwesenheit von Störgeräuschen. Ein direkter A/B-Vergleich verschiedener Kabel kann aufschlussreich sein, aber achte darauf, dass die Tests unter identischen Bedingungen stattfinden.
Fazit – Symmetrische oder unsymmetrische Verkabelung: Das Richtige für besseren Klang wählen
Die Wahl zwischen symmetrischer und unsymmetrischer Verkabelung ist keine Frage von richtig oder falsch, sondern eine Entscheidung, die von deinen spezifischen Anforderungen und Rahmenbedingungen abhängt. Beide Technologien haben ihre Berechtigung und können bei sachgemäßer Anwendung exzellente Ergebnisse liefern.
XLR-Verbindungen mit ihrer symmetrischen Signalübertragung sind die erste Wahl für anspruchsvolle Anwendungen, lange Kabelwege und störungsreiche Umgebungen. Sie bieten überlegene Störfestigkeit, bessere Signalintegrität und ermöglichen es, das volle Potential hochwertiger HiFi-Komponenten auszuschöpfen. Die True Balanced Technologie geht dabei noch einen Schritt weiter und optimiert die symmetrische Übertragung für maximale Klangqualität.
Cinch-Verbindungen bleiben hingegen der Standard für Consumer-HiFi und eignen sich hervorragend für kurze Verbindungen in gut kontrollierten Umgebungen. Ihre Einfachheit, universelle Verfügbarkeit und kostengünstige Implementierung machen sie zur praktischen Wahl für viele Anwendungen. Mit hochwertigen Kabeln und sorgfältiger Installation können auch unsymmetrische Verbindungen überzeugende Klangergebnisse liefern.
Die bewusste Auseinandersetzung mit der Verkabelung deines Systems ist ein wichtiger Schritt auf dem Weg zu optimaler Klangqualität. Verstehe die technischen Zusammenhänge, wähle die passende Technologie für deine Anforderungen und investiere in qualitative Komponenten. Deine Ohren werden es dir danken.
